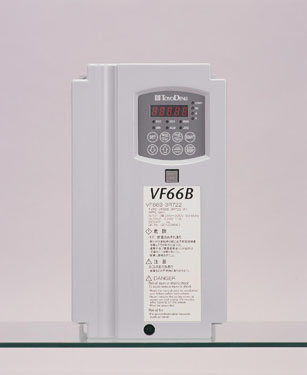

| 小型系列智能变频器(VF66B) |
 |
|
| 基础参数 |
● 200Vクラス
| 型式 VF66B-＊＊＊＊＊ |
2R222 |
3R722 |
5R522 |
7R522 |
| 適用モータ容量(kW)*1 |
2.2 |
3.7 |
5.5 |
7.5 |
| 定格出力電流 |
10.0 |
17.0 |
24.0 |
32.5 |
| 最大出力電圧 |
200～230V（入力電圧と対応)*2 |
| 入力電圧 |
三相三線200～230V±10% 50/60Hz±5% |
| 入力力率 *3 |
遅れ約0.7 (約0.9)*4 |
| 入力容量(kVA)*5 |
4.1 |
7.0 |
10.3 |
14.0 |
直流リアクトル
(オプション) |
DCL3R722 |
DCL3R722 |
DCL7R522 |
DCL7R522 |
| 冷却方式 |
強制風冷 |
● 400Vクラス
| 型式 VF66B-＊＊＊＊＊ |
2R244 |
3R744 |
5R544 |
7R544 |
| 適用モータ容量(kW)*1 |
2.2 |
3.7 |
5.5 |
7.5 |
| 定格出力電流 |
5.5 |
9.2 |
13.0 |
17.0 |
| 最大出力電圧 |
380～460V（入力電圧と対応)*2 |
| 入力電圧 |
三相三線380～460V±10% 50/60Hz±5% |
| 入力力率 *3 |
遅れ約0.7 (約0.9)*4 |
| 入力容量(kVA)*5 |
4.1 |
7.1 |
10.3 |
14.0 |
直流リアクトル
(オプション) |
DCL3R744 |
DCL3R744 |
DCL7R544 |
DCL7R544 |
| 冷却方式 |
強制風冷 |
|
|
|
|
|
